Di bidang tampilan komersial, teknologi TFT-LCD adalah teknologi tampilan yang paling umum, namun masalah kualitas gambar yang diakibatkannya sering kali membuat pusing produsen dan pengguna.
Pola pelangi pada layar LCD adalah cacat visual yang umum, terutama terlihat pada gambar putih bersih atau skala abu-abu. Hal tersebut tidak hanya memengaruhi estetika produk tetapi juga dapat menurunkan pengalaman pengguna.
Artikel ini akan dimulai dengan mendefinisikan dan menjelaskan fenomena pola pelangi, mendalami mekanisme optiknya, dan memberikan strategi perbaikan yang praktis dan efektif, dengan harapan dapat membantu Anda saat memilih atau mengoptimalkan produk.
Apa yang dimaksud dengan efek pelangi di layar TFT-LCD?

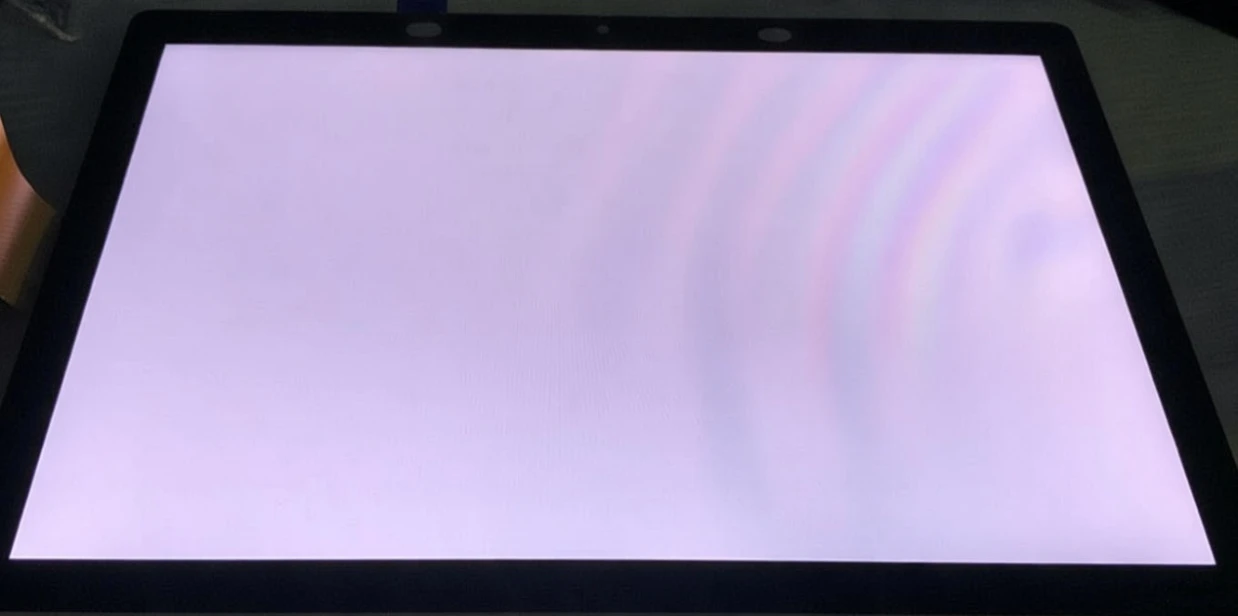

Efek pelangi adalah fenomena interferensi optik yang bermanifestasi sebagai-garis atau bercak berwarna seperti pelangi pada layar modul layar TFT-LCD. Garis-garis ini biasanya bergantian antara warna merah, hijau, dan biru, mirip dengan efek mengkilap pada gelembung sabun atau lapisan minyak.
Berdasarkan jalur optiknya, efek pelangi dapat dibagi menjadi dua kategori:
Efek pelangi reflektif: Terutama disebabkan oleh film optik (seperti film difusi dan film peningkatan kecerahan) dari substrat PET dan polarizer reflektif (APF).
Efek pelangi transmisif: Terkait dengan interferensi cahaya yang ditransmisikan antara struktur film multilayer.
Karakteristik penting dari efek pelangi adalah ketergantungan sudut pandangnya: Efek tersebut mungkin tidak terlihat jelas pada sudut pandang normal, hanya muncul jika dilihat dari sudut tertentu, dan berubah atau menghilang seiring dengan pergeseran sudut pandang.
Bagaimana efek pelangi terjadi?

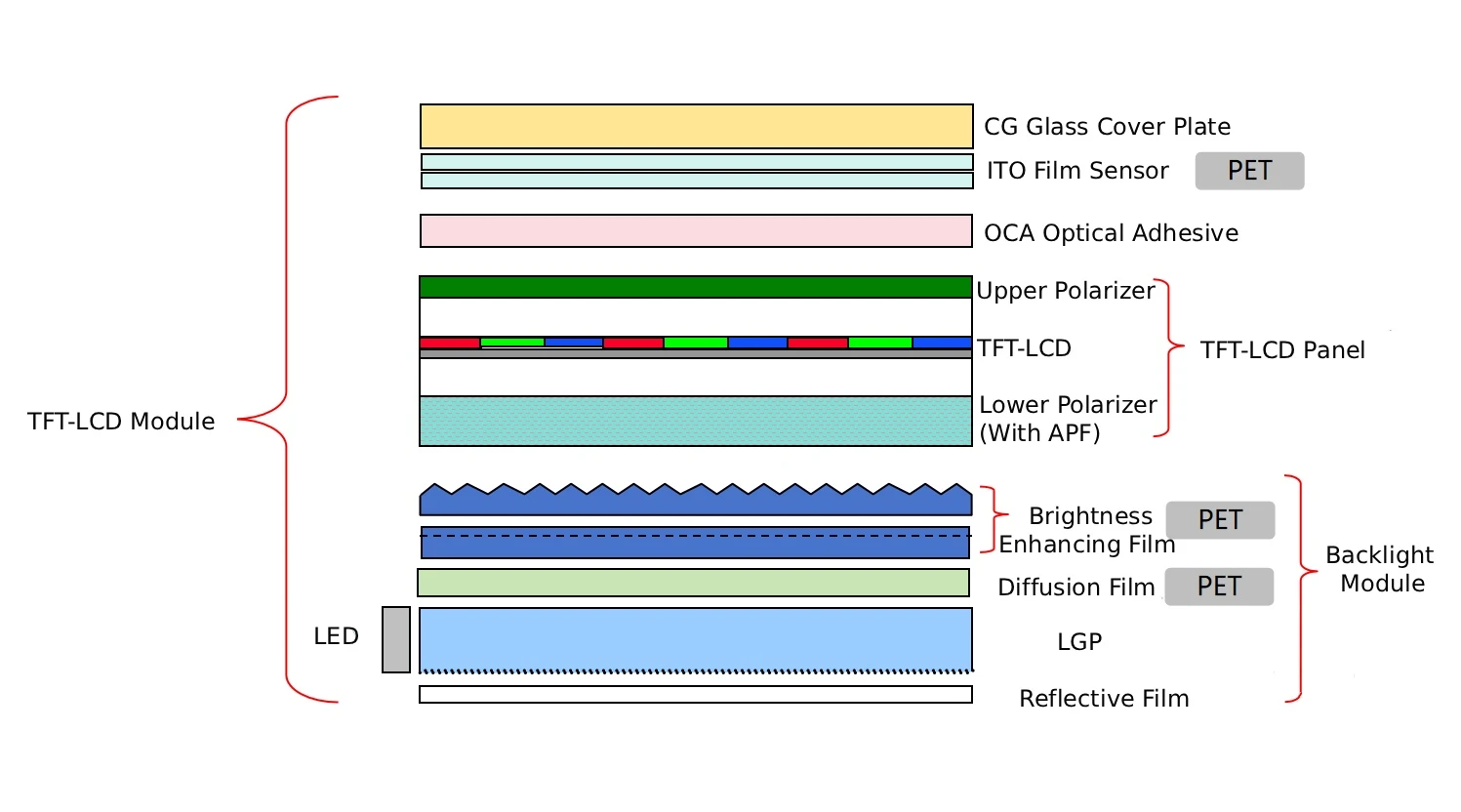

Dalam modul TFT-LCD, banyak komponen optik, seperti film diffuser, film peningkatan kecerahan, dan lapisan sentuh ITO, menggunakan substrat PET. Bahan ini diproduksi melalui proses regangan biaksial, menghasilkan susunan rantai molekul yang teratur sepanjang arah regangan, sehingga menciptakan anisotropi-yaitu, perbedaan sifat fisik dan optik material dalam arah yang berbeda.

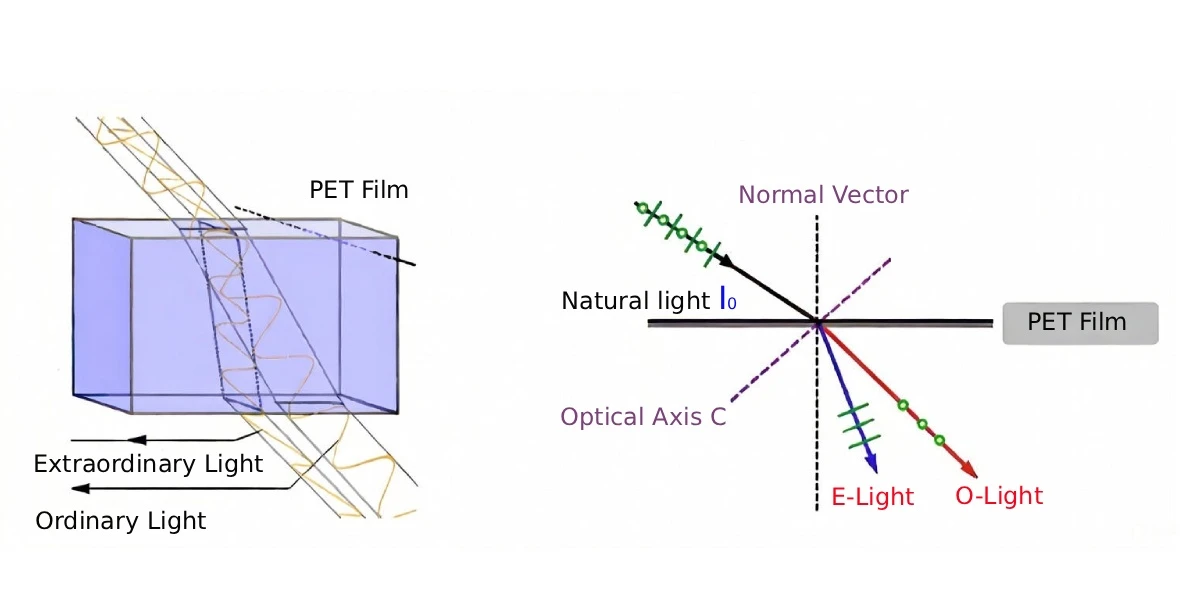

Manifestasi paling langsung dari anisotropi ini adalah birefringence. Saat cahaya memasuki film PET, cahaya tersebut terbagi menjadi dua berkas cahaya terpolarisasi: cahaya biasa (o-ray) dan cahaya luar biasa (e-ray).
Kedua berkas ini memiliki indeks bias yang berbeda (tidak ≠ ne), dan kecepatan rambat serta jalurnya juga berbeda, sehingga menimbulkan perbedaan fasa atau perbedaan jalur optik. Jika sinar ini berinteraksi dengan lapisan lain (seperti polarizer atau panel LCD), jumlah pantulan dan refraksi meningkat, dan akumulasi perbedaan jalur optik, ketika mencapai tingkat tertentu, memicu interferensi cahaya, yang pada akhirnya muncul sebagai efek pelangi pada layar.
Secara sederhana, rangkaian kejadiannya adalah sebagai berikut: Proses peregangan PET menyebabkan susunan molekul mengorientasikan dirinya sendiri, membentuk dasar birefringence.
Ketika cahaya melewati beberapa lapisan film, jalur yang tidak rata menciptakan akumulasi perbedaan jalur optik.
Interferensi terjadi, secara visual tampak sebagai pinggiran berwarna.
Bagaimana cara memperbaiki pola pelangi secara efektif?
1. Mengoptimalkan Pemilihan Material Dan Mengurangi Sumber Birefringence.
Untuk solusi sentuh, prioritaskan teknologi Dalam-sel atau Di-sel untuk menghindari lapisan PET tambahan yang diperlukan oleh film sentuh eksternal (seperti GFF).
Jika solusi eksternal diperlukan, struktur GF direkomendasikan untuk mengurangi kesenjangan antar lapisan dan menurunkan risiko interferensi.
Dalam modul lampu latar, evaluasi apakah film optik pada substrat PET dapat diganti atau dikurangi.
2. Menyesuaikan Jalur Optik Dan Mencocokkan Perbedaan Jalur Optik
Dengan mengubah sudut pemotongan film peningkatan kecerahan dan menyesuaikan sudutnya dengan cahaya datang dan panel, jalur optik direkonstruksi, sehingga mengurangi interferensi.
Menguji film peningkatan kecerahan dengan posisi regangan berbeda sangatlah penting, karena perbedaan derajat regangan mempengaruhi arah birefringence. Bahan dengan tingkat interferensi lebih rendah dapat dipilih.
3. Meningkatkan Kabut Material Untuk Mengganggu Kondisi Interferensi
Gunakan lapisan belakang film peningkat kecerahan atas-kabut tinggi atau film penyebar rendah kabut-tinggi dalam sistem lampu latar, atau bahkan tambahkan film penyebar atas (untuk ukuran sedang hingga besar).
Lakukan perawatan AG (anti-silau) pada permukaan polarizer bawah untuk meningkatkan kabut (misalnya, 25% kabut), sehingga mengganggu konsistensi fase melalui hamburan cahaya.
Catatan: Meningkatnya kabut akan mengurangi kecerahan; pengorbanan{0}}harus dilakukan.
4. Gunakan Polarizer Reflektif Dengan Hati-hati.
Polarizer reflektif ke bawah-(filter pencerah APF) mencapai kecerahan melalui beberapa pantulan, namun juga secara signifikan meningkatkan perbedaan jalur optik dan risiko interferensi.
Jika kecerahan memungkinkan, prioritaskan-polarizer bawah atau-polarizer bawah biasa, dan hindari penggunaan APF.
Kesimpulan
Meskipun pola pelangi adalah cacat visual umum pada-LCD TFT, frekuensinya dapat dikontrol melalui inovasi material dan penyesuaian proses.
Mengatasi pola pelangi bukan hanya tantangan teknis tetapi juga merupakan langkah penting dalam meningkatkan keseragaman visual produk dan kepuasan pelanggan.
